LT-řada Snap Dome

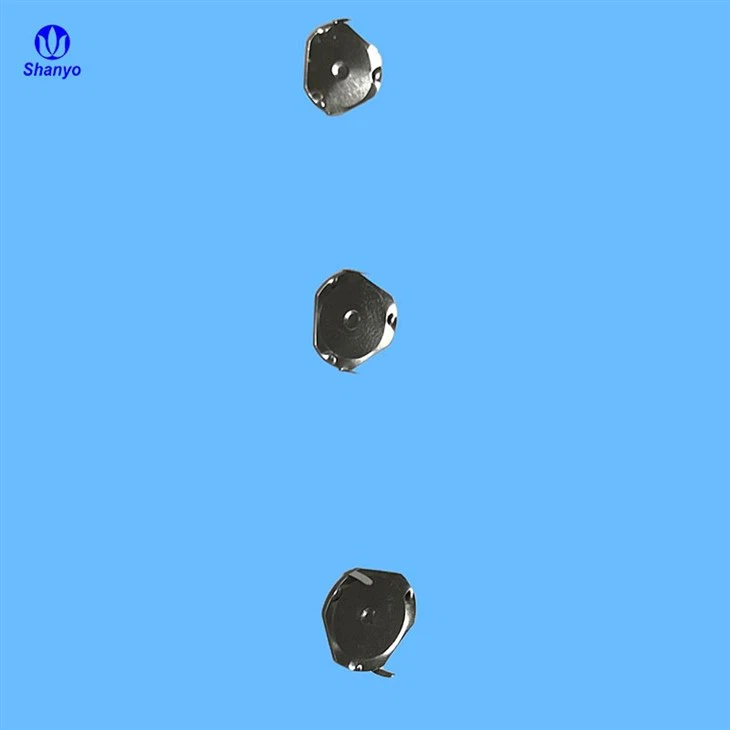

Trojúhelníkkovová kopule





TrojúhelníkovýKovové kopuleŘada T-snap dometoppery mají následující vlastnosti:
Vlastnosti velikosti: Průměry se pohybují od 4 mm do 12 mm, aby vyhovovaly aplikacím s různými prostorovými potřebami a požadavky na design, a mohou být vhodné pro produkty od malých elektronických zařízení po větší ovládací panely.
Silové charakteristiky: rozsah síly od 100 gramů do 5000 gramů, může poskytnout různé možnosti zpětné vazby síly. 100 gramy menší síly jsou vhodné pro potřebu ovládat lehký dotek, provoz s nižšími požadavky na sílu při příležitostech, jako jsou některé jemné-ladění přesných přístrojů, jako jsou tlačítka; 5000 gramů větší síla je vhodná pro potřebu zabránit zneužití scénář vyžaduje určitý stupeň síly ke spuštění, jako je průmyslové zařízení, tlačítko nouzového zastavení. tlačítko v průmyslových zařízeních atd.





KONTAKTUJTE NÁS

kovové dome spínače:

Ve složité a jemné struktuře elektronických zařízení řady Tsnap dome, na který se často odkazujeKovové dome spínače, je jako součást ozubeného kola pro přesný provoz. Nedívejte se na jejich malé rozměry, ale stabilně zaujímají nepostradatelnou a klíčovou pozici ve všech druzích scénářů elektronických aplikací. Jeho výrazný trojúhelníkový tvar v ostrém kontrastu s tradičními kulatými spínači s kovovými kopulemi mu dává rozmanitější aplikační potenciál a poskytuje více možností pro inovativní design elektronických zařízení.

Série T spínačů Metal Dome se široce používá v různých elektronických produktech. zaručuje jasné a pohodlné ovládání tlačítek s ostrou hmatovou zpětnou vazbou, takže pokaždé, když zavoláte a použijete funkční tlačítka, je to snadné a plynulé; a ve zdravotnických zařízeních, kde jsou požadavky na spolehlivost téměř přísné, má řada T odpovědnost za poskytování nejspolehlivějších a nejspolehlivějších spínačů pro děti. I U lékařského vybavení, které vyžaduje téměř přísnou spolehlivost, je řada T ještě důležitější, každá přesná spoušť zajišťuje přesnost lékařských operací, vytváří pevný základ pro bezproblémové provádění lékařské práce a stává se neviditelným „strážcem“ ochrany života a zdraví.

Pokud jde o přizpůsobivost instalace, řada T se nazývá „vše-všestrannější“. Ať už se jedná o oboustrannou-desku plošných spojů (PCB), kterou do ní lze bez problémů zabudovat díky jejímu přesnému designu rozhraní; nebo flexibilní a vyměnitelný flex obvod, nebo běžný membránový spínací panel, dokáže řada T rychle najít svůj „domov“ a pevně a stabilně jej upevnit, stejně jako postavit pevný základní kámen pro elektronická zařízení Řada T- je pevným základem pro elektronické zařízení, který zaručuje stabilní provoz zařízení.


Vynikající hmatová zpětná vazba je nepochybně středobodem kovových šrapnelových spínačů řady T-. Když uživatel stiskne spínač, do konečků prstů se rychle přenese jasný, přesně{2}}taktilní vjem. Tato zpětná vazba pro vstupní zařízení, jako jsou klávesnice a klávesnice, je jako dát jim „duši“. Nejenže umožňuje uživateli obsluhu, může poprvé jasně vědět, zda jsou provozní pokyny úspěšně provedeny, ale také výrazně zvyšuje komfort a přesnost procesu obsluhy. Díky tomu už interakce mezi člověkem{6}} a počítačem není strnulá a stává se hladší a přirozenější, jako by byl mezi lidmi a zařízeními vytvořen neviditelný, ale tichý komunikační most.

Odolnost a spolehlivost jsou „zlatým standardem“ spínačů řady T Metal Dome. Po bezpočtu opakovaných stisků si stále zachovává vynikající výkon a stabilně plní jízdní funkci, stejně jako neúnavný a věrný partner, vždy pevně stojící. Díky tomu řada T-vyniká v aplikacích, které vyžadují časté ovládání. Ať už se jedná o nepřetržitý provoz průmyslových zařízení při vysoké-intenzitě práce nebo stabilní provoz automobilového řízení ve složitých a měnících se prostředích, řada T si s lehkostí poradí a zaručí dlouhodobou-stabilitu zařízení s vynikajícím výkonem, které se stalo spolehlivou volbou, které důvěřuje mnoho výrobců zařízení.

Ve světě spotřební elektroniky jsou také velmi užitečné spínače Metal Dome řady T. Od chytrých telefonů, které jsou vždy v rukou lidí, až po tablety, které se snadno přenášejí; od chytrých nositelných zařízení, která se nosí blízko těla, až po ovládání chytrého domácího centra, které řídí život v domácnosti, řada T funguje tiše v zákulisí a svým vynikajícím výkonem pomohla uživatelům těchto produktů vytvořit lepší a intimnější zážitek. Současně se řada T aktivně podílí na řízení automobilů, průmyslovém vybavení a dalších oblastech se spolehlivou kvalitou a vynikajícím výkonem, aby poskytla silný impuls pro rozvoj těchto průmyslových odvětví a povýšila toto odvětví na novou úroveň.

Mezi spínači Metal Dome řady T a všemi druhy elektronických součástek existuje přirozené „tiché porozumění“, které umožňuje dokonalou integraci. Je to jako harmonická nota přidaná k velké "symfonii" elektronického vybavení. Nejen, že nenarušuje běžný provoz ostatních komponent, ale také s nimi spolupracuje na zvýšení celkového výkonu zařízení. S jeho pomocí mohou uživatelé zařízení pohodlněji používat a provozní proces se stává efektivnější a pohodlnější, což uživatelům přináší chytřejší a pohodlnější zážitek.

Celkově vzato, přepínače T-SeriesMetal Dome se svou mimořádnou všestranností, skálo{1}}pevnou spolehlivostí a vynikající hmatovou odezvou se pevně etablovaly jako preferovaná volba mnoha výrobců elektronických zařízení v procesu navrhování a výroby elektronických rozhraní v různých průmyslových odvětvích. Je jako nízkoprofilový, ale velký hrdina v zákulisí, i když si toho veřejnost málokdy všimne, ale v každém provozu elektronického zařízení ukazuje svou vlastní nenahraditelnou hodnotu a nadále přispívá k rozvoji elektronických technologií.

kovová kopulehmatovou zpětnou vazbu



V rámciKovová kopuleproduktová řada, řada LT je jedinečná. TheSnap Domev této sérii má dvě dlouhé nohy, každou 0,8 mm širokou a 3,0 mm dlouhou. Delší nohy umožňují stabilnější mechanické spojení, což je vlastnost, díky které je vhodný pro aplikace, které mohou být vystaveny vysokým vnějším silám nebo mají další požadavky na stabilitu. Řada LT je často vybírána pro zařízení, která vyžadují silnou hmatovou zpětnou vazbu a vysoký standard odolnosti.





T-Kovové spínače řady Snap: kritické součásti v elektronických zařízeních
Ve složité struktuře elektronického zařízení nevypadá kovová kupole řady T, běžně známá jako kovový šrapnelový spínač, malá, ale jako přesné zařízení, hraje nepostradatelnou roli v různých elektronických aplikacích. Na rozdíl od tradičních kulatých kovových zaskakovacích spínačů má jedinečný trojúhelníkový tvar, který mu dává více aplikačních možností a je vhodný pro složitější struktury elektronických zařízení a rozmanité aplikační scénáře.

Při navrhování elektronických rozhraní pro skutečné{0}}světové aplikace poskytuje kovová kupole o stejném průměru, ale s vyššími ovládacími silami, větší flexibilitu. Konstruktéři jsou schopni přesně vybrat tu správnou kovovou zaklapávací kopuli pro konkrétní požadavek na sílu, aniž by se museli starat o kompromis velikosti nebo odolnosti. To znamená, že zařízení, která obsahují tyto šrapnely, mohou konzistentně poskytovat konzistentní a spolehlivou haptickou zpětnou vazbu po celou dobu své provozní životnosti. Například v případě lékařského zařízení, kde lékař potřebuje jasnou zpětnou vazbu při každém stisku klávesy, vlastnosti zaskakovací kopule řady T-zabezpečují, že si zařízení v průběhu času zachová přesnou hmatovou odezvu bez ztráty zpětné vazby v důsledku častého ovládání.

Díky své všestrannosti, spolehlivosti a vynikající hmatové odezvě zaujímá řada T kovových zaklapávacích-spínačů pevně důležitou pozici v elektronických rozhraních různých průmyslových odvětví a stala se preferovanou součástí v procesu navrhování a výroby mnoha výrobců elektronických zařízení. Je jako tichý hrdina v zákulisí, veřejnosti nepříliš známý, ale demonstrující svou hodnotu při každém provozu elektronického zařízení. Pokud máte nějaké konkrétní dotazy nebo potřebujete další podrobnosti o jeho aplikaci nebo specifikaci, neváhejte se zeptat!







kovová kopulevýrobci hmatových spínačů

Konstrukce s nožičkami: Tyto kovové kopule mají obvykle dvě nohy (nohy), které lze vložit do otvorů v desce plošných spojů. Tato konstrukce zajišťuje bezpečnou fixaci bez potřeby lepicí pásky. Umožňuje jim také odolávat vysokým teplotám, díky čemuž jsou vhodné do prostředí, kde je vyžadována tepelná odolnost. Někdy se jim říká „kovové kopule s nohami“.

Zaklapávací kopule řady T- jsou rozděleny do čtyř typů:

01.



NT-série: Žádné nohy

Tyto kopule nemají žádné nohy. Obvykle jsou navrženy pro aplikace, kde se k upevnění kopule na desce nebo membráně používá lepicí páska nebo jiný způsob bezpečného připevnění.

02.



Řada ST{0}}: Dvě krátké nohy (0,8 mm x 0,8 mm)

Snap dome v této sérii mají dvě krátké nohy, z nichž každá měří 0,8 mm na šířku a 0,8 mm na délku. Tyto krátké nohy jsou navrženy tak, aby se daly zasunout do odpovídajících otvorů na desce plošných spojů, což zajišťuje bezpečné mechanické připevnění bez potřeby lepidla. Řada ST- je vhodná pro aplikace, kde je důležitá kompaktní velikost a bezpečná fixace.

03.



Řada MT-: Dvě střední nohy (0,8 mm x 1,5 mm)

Tato série obsahuje zaklapávací kopule se dvěma středními nohami. Nohy řady MT jsou 0,8 mm široké a 1,5 mm dlouhé. Tyto rozměry nabízejí rovnováhu mezi bezpečným upevněním a stabilitou. Řada MT- se běžně používá v aplikacích, kde je vyžadována střední síla a odolnost.

04.



LT-série: Dvě dlouhé nohy (0,8 mm x 3,0 mm)

Snap dome v řadě LT- mají dvě dlouhé nohy, z nichž každá měří 0,8 mm na šířku a 3,0 mm na délku. Delší nohy poskytují robustnější mechanické připevnění, díky čemuž jsou vhodné pro aplikace, kde může být zaskakovací kopule vystavena vyšším silám nebo kde je potřeba dodatečná stabilita. Řada LT- je často vybírána pro zařízení, která vyžadují silnou hmatovou odezvu a odolnost.



Každá řada v rámci hmatových zaskakovacích kopulí nabízí specifické výhody založené na délce a typu nohou, které vyhovují různým požadavkům na montáž a aplikaci síly. Návrháři mohou vybrat vhodnou řadu na základě faktorů, jako jsou prostorová omezení, požadovaná citlivost na sílu a podmínky prostředí, aby optimalizovali výkon a spolehlivost elektronických sestav a zařízení.



kovové kopulevýrobce



Jak vybrat druhykovová kopulepřepínače

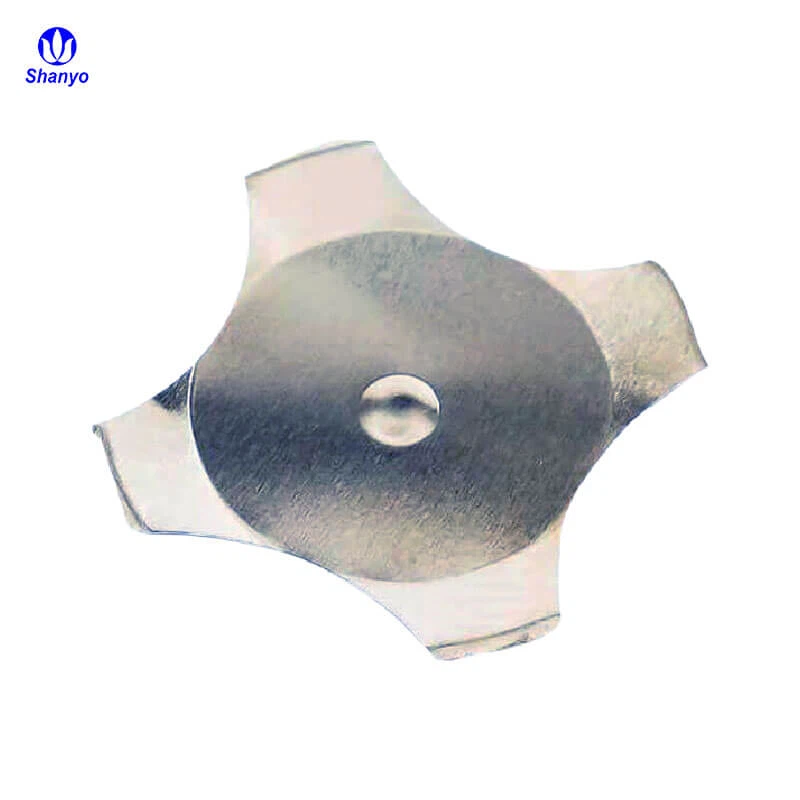

Zaklapávací kopule řady F-

Zaklapávací kopule řady O-

r-snímací kopule řady

Speciální{0}}tvarovaný vlastní

Kulatá kovová kopule:Speciální struktura kulatého tvaru má výhodu (malý půdorys), proto se používá především v elektronických zařízeních s malými prostory. Zároveň dokáže zohlednit odraz a sílu hmatu a zároveň je přísnější v místech, kde je vyžadována životnost výrobku (více než milionkrát), jako jsou mobilní telefony, ovládací panely klíčových zařízení atd.



Podlouhlé kovové kopule:Lze je použít téměř na všech místech, kde se používá kulatá kopule. Jeho tvar je pravidelný pasový kruh vytvořený odříznutím části dvou stran kulaté kopule. Když je prostor v jednom směru designu malý a kulatou kopuli nelze umístit, může hrát svou specialitu. Podlouhlé kovové kopule (Oválné kovové kopule, obdélníkové kovové kopule) mají také vynikající pocit z ruky.



Kovové kopule řady-čtyř nohou:odkazují na kupoli se čtyřmi nohami, známou také jako čtyř-kopule. Jde o kovovou kopuli s poměrně velkým zdvihem a čistým zvukem při ovládání. Tuto řadu kopulí lze použít, když je na desce plošných spojů více místa, poloha tlačítka je velká a požadavky na dráhu jsou velké. Obecně se používá pro ruční zařízení, lékařské vybavení a velké bankovní zařízení.



Trojúhelníková kovová kopule:Když je malý prostor, který pojme jen malou kopuli a zároveň potřebuje mít dobrý pocit a musí splňovat požadavky na větší přítlačnou sílu, je trojúhelníková kovová kopule tou nejlepší volbou; také se dělí na dva typy s patkami a bez patek, které se volí podle tloušťky desky plošných spojů a postupu montáže.



Speciální{0}}tvarovaná kovová kopule:Kovové kopule se dělí hlavně na kulaté, oválné, trojúhelníkové a-čtyřnohé série. Ostatní speciální jsou souhrnně označovány jako speciální-kovové kupole. Kovové kopule jsou produkty-vyráběné na zakázku. Všechny druhy kovových kopulí lze přizpůsobit podle požadavků. Kromě toho lze speciální-kovové kupole upravit podle tvaru, velikosti, síly a dalších požadavků. Pokud máte nějaké potřeby, kontaktujte nás na Shanyo.

Číslo modelu	Norma	Povrchová úprava	Parametry				Zatížení
C-série	0/1/4/5 nárazů	Zlato/stříbro/niklování	Průměr	Mrtvice	Výška	Život (holý test)
F-série	0/1/4/5 nárazů	Zlato/stříbro/niklování	3-10 mm	0.14-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100 tis.krát	100gf-500gf
Řada O-	0/1/4/5 nárazů	Zlato/stříbro/niklování	4-20 mm	0.23-0.28 ±0.05	0,26-0,36 ± 0,05 mm	>100 tis.krát	100gf-600gf
T-série	Dlouhé nohy/krátké nohy/bez nohou	Zlato/stříbro/niklování	4x2,88mm ~5x4mm	0.15-0.23 ±0.05	0,21-0,29 ±0,05 mm	>100 tis.krát	100gf-250gf
Vlastní zaklapávací kopule	Speciální tvary	Zlato/stříbro/niklování	3,15-12 mm	0.15-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100 tis.krát	200 gt-600 gf
Poznámka: Všechny typy kovových kopulí lze upravit podle požadavků.







kovové kupole dodavatelé srovnání parametrů produktů

Konfigurace kontaktu	SPST, Normálně otevřený
Odskočení kontaktu (zapnuto)	<.3ms
Odskočení kontaktu (vypnuto)	<6ms
Provozní napětí	-55 C až 125 C
Skladovací teplota	-55 C až 125 C
Vlhkost	0-97 % (bez kondenzace)
Kontaktní odpor	<100 ohms
Se zlacením nebo stříbrem	<1 ohm
Maximální napětí/proud	12 ma @ 24 voltů DC, RL
Průrazné napětí	Přes 200 voltů



zakázkoví výrobci kovových kopulí OBSAH

Číslo dílu Úvod

Produkt	Tvar	Důlek	Délka nohou	Délka nohou
	Trojúhelník	čtyři důlky	žádné nohy	4-8 mm
	Trojúhelník	čtyři důlky	žádné nohy	9-11,5 mm
	Trojúhelník	čtyři důlky	žádné nohy	12-15,2 mm
	Trojúhelník	čtyři důlky	0,8 mm nohy	4-7 mm
	Trojúhelník	čtyři důlky	0,8 mm nohy	8-12 mm
	Trojúhelník	čtyři důlky	1,5mm nohy	4-8 mm
	Trojúhelník	čtyři důlky	1,5mm nohy	9-12 mm
	Trojúhelník	čtyři důlky	3,0 mm nohy	4-8 mm
	Trojúhelník	čtyři důlky	3,0 mm nohy	9-12 mm
